उत्पाद विवरण:
|
| प्रकार: | वायरलेस वीडियो ट्रांसमीटर | आवृत्ति: | 1.7G （1650-1800 मीटर） |
|---|---|---|---|
| शिष्टाचार: | आईआरसी ट्रम्प | आरएफ़ पावर: | 4.5 डब्ल्यू |
| बिजली की आपूर्ति: | DC7-36V | चैनल: | 16सीएच |
1.7Ghz VTX वायरलेस यूएवी वीडियो ट्रांसमीटर समर्थन आईआरसी ट्रंप वीडियो लिंक 4W आरएफ पावर VTX
विवरण:

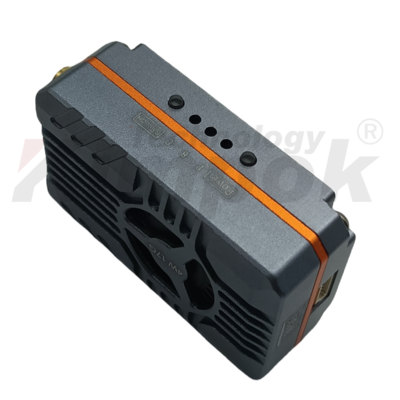

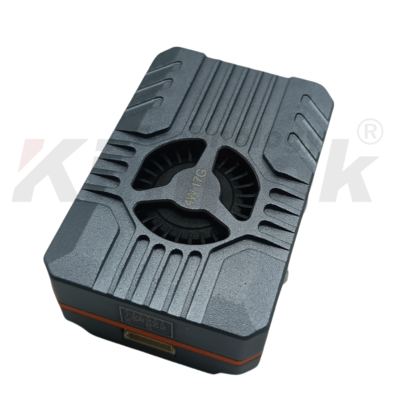

यह 4.5W से अधिक की आउटपुट शक्ति के साथ एक छवि संचरण ट्रांसमीटर है, यह छोटे आकार, हल्के वजन, कम बिजली की खपत, कम विलंबता की विशेषताएं है,और मजबूत विरोधी हस्तक्षेप क्षमतायह स्थिर शक्ति संचरण को बढ़ाने के लिए सक्रिय गर्मी अपव्यय के लिए एक अंतर्निहित एल्यूमीनियम हीट सिंक और पंखे से लैस है।ट्रांसमीटर लंबे समय तक ग्राउंड पैरामीटर समायोजन को रोकने के लिए तापमान नियंत्रण सुरक्षा समारोह हैट्रांसमीटर आईआरसी प्रोटोकॉल ओएसडी पैरामीटर समायोजन का समर्थन करता है और इसका व्यापक रूप से एफपीवी ड्रोन उड़ान, आउटडोर मनोरंजन, रेसिंग प्रतियोगिताओं और पेशेवर हवाई फोटोग्राफी में उपयोग किया जाता है।
सामान्य विशेषताएं
| पद | एसपीईसी |
| इनपुट वोल्ट | डीसी +7V~30V |
| आउटपुट वोल्टेज | डीसी +5V |
| आवृत्ति बैंड | 1650 ~ 1800मेगाहर्ट्ज |
| चैनल ग्राहक | 16 |
|
नहर आवृत्ति |
A:1650/1670/1690/1710/1730/1750/1770/1790मेगाहर्ट्ज B:1660/1680/1700/1720/1740/1760/1780/1800मेगाहर्ट्ज |
| मॉड्यूलेशन प्रकार | एफएम |
| आवृत्ति नियंत्रण | पीएलएल |
| आवृत्ति स्थिरता | ±100KHz (प्रकार) |
| आवृत्ति सटीकता | ±200KHz (प्रकार) |
| S/N (फ±3मेगाहर्ट्ज) | >55डीबीसी |
| एंटीना पोर्ट | एसएमए50 ओम |
| वीडियो इनपुट स्तर | 1V±0.2वीपी-पी प्रकार |
| परिचालन तापमान | -10°C+60°C |
| नियंत्रण प्रोटोकॉल | आईआरसी |
| वजन | अनुमानित38.8 ग्राम |
| प्रोफ़ाइल आयाम | 48.5मिमी(L) * 35मिमी(डब्ल्यू) * 21.5मिमी(H) |
आरएफ आउटपुट
| चैनल समूह | सीएच1 | सीएच2 | सीएच3 | सीएच4 | सीएच5 | सीएच6 | सीएच7 | सीएच8 |
|
1G7 बैंडए (मेगाहर्ट्ज) |
1650 | 1670 | 1690 | 1710 | 1730 | 1750 | 1790 | 1810 |
|
1G7 बैंड बी (मेगाहर्ट्ज) |
1660 | 1680 | 1700 | 1720 | 1740 | 1760 | 1780 | 1800 |
| शक्ति स्तर | 0 | 1 | 2 | 3 | 4 |
| मूल्य | पीआईटी | 25mW | 200mW | 2W | 4.5W |
| वर्तमान @ 12V | 160mA±20mA | 460mA±30mA | 500mA±40mA | 850mA±50mA | 1.2A±50mA |
उपयोग के लिए सावधानीः
1.कृपया पुष्टि करें कि आरएफ आउटपुट एंटेना सही ढंग से स्थापित है चालू करने से पहले, अन्यथा मॉड्यूल
जलाया जा सकता है।
2बिजली की आपूर्ति को जोड़ने से पहले, सुनिश्चित करें कि सही वोल्टेज रेंज और सकारात्मक और नकारात्मक ध्रुव सही हैं ताकि घटकों को जलने से बचा जा सके।
3अधिक दूर तक प्रसारण करने के लिए अच्छे स्थिर तरंग अनुपात और लाभ के साथ एंटीना का उपयोग करने का प्रयास करें।
4छवि प्रसारण के दौरान, सतह पर उच्च तापमान उत्पन्न हो सकता है, कृपया जलने से बचने के लिए इसे सीधे न छूएं।
| पिन पोर्ट | कार्य विवरण |
| डीसी आईएन | इनपुट वोल्टेज DC 7V ~ 30V |
| जीएनडी | जमीन |
| DATA | रिमोट कंट्रोल सिग्नल इनपुट पोर्ट, समर्थन आईआरसी प्रोटोकॉल सेट चैनल और बिजली के लिए. |
| 5V OUT | आउटपुट वोल्टेज DC 5V |
| जीएनडी | जमीन |
| वीडियो IN | सीवीबीएस वीडियो सिग्नल इनपुट (TYP. 1Vp-p @ 75Ohms) |
| एंटेना पोर्ट |
एंटीना पोर्ट (SMA पुरुष सिर के आंतरिक छेद) |
